Re: Documentation moyeux MAP

Message par Mr Jones » vendredi 30 mai 2008 12:05

Je n'ai pas demonté le "retaining ring" et les petits rivets semblent être en acier , un bien curieux montage , c'est le corps de la pièce qui doit se déformer pour accepter un rivet qui ne s'écrase pas et qui n'est pas compatible (acier-alu) ,il sont decidement trop forts ces anglais
Mais je suis d'accord avec Spitfire , le ring doit être bien fixé , c'est lui qui guide les galets et les emmpèche un peu de se mettre de tavers .Mais ces galets poussés à un bout et pas à l'autre ,j'ai du mal à comprendre .
Je crois que je vais mettre des mains meneuses pour passer de meilleures vacances
:hello: Michel

Avatar du membre
Mr Jones
s'extrait des bourbiers... au davier...
Messages : 3497
Enregistré le : samedi 24 juil. 2004 20:05
Localisation : Poitiers Plage

Re: Documentation moyeux MAP

Message par Mr Jones » samedi 31 mai 2008 21:12

Je confirme que je met mes MAP au clou , j'ai demonté le second cet après midi , 3 rivets sur 4 de cassés , le ring qui se balade et les galets qui battent .Je pense prendre le temps pour trouver un ajusteur qui trouve une solution car ces rivets sont très spéciaux , si on regarde dans le corps la marque laissée après la casse , le trou est en forme d'étoile et le rivet est strié en torsade ; c'est de la haute technologie (anglaise!)
:hello: Michel

Avatar du membre
spitfire356
plus sur le net que sous le Land...
Messages : 559
Enregistré le : dimanche 28 oct. 2007 20:33
Localisation : Liège

Re: Documentation moyeux MAP

Message par spitfire356 » samedi 31 mai 2008 21:41

Salut michel ,
Ils sont en vente à la boutique du Lrsoc .
J'en ai acheté 4 set , mais je n'en ai plus . :confus:
Pour 0.75 £ pour les deux moyeux faut pas te priver.
A+ .JP :hello:
http://www.lrsoc.demon.co.uk/html/clubshop1.html

Avatar du membre
spitfire356
plus sur le net que sous le Land...
Messages : 559
Enregistré le : dimanche 28 oct. 2007 20:33
Localisation : Liège

Re: Documentation moyeux MAP

Message par spitfire356 » samedi 31 mai 2008 21:48

kebir31 a écrit :pour les trous, je pense avoir dit ça justement parce que les anciens pins ont tendance à casser, ce qui empêche d'en mettre des neufs.
Mes moyeux ont deux traces de clous , il faut installé les nouveaux a une autre place tout en restant centré . Le tout est de savoir s'il faut préforé l'alu ou pas .
Peut etre le demander au LRSOC . :yes:
A+ .JP

Avatar du membre
Mr Jones
s'extrait des bourbiers... au davier...
Messages : 3497
Enregistré le : samedi 24 juil. 2004 20:05
Localisation : Poitiers Plage

Re: Documentation moyeux MAP

Message par Mr Jones » dimanche 01 juin 2008 9:22

Merci Spitfire
J'les avais pas vu , je vais les commander , c'est trop dommage de laisser perdre ces pièces pour ça.
A l'examen des pins cassés , comme je disais plus haut , le trou n'est pas rond et je n'ai aucun renflement de l'alu sur le bord , celui que tu as a du être provoqué par une mauvaise réparation .
Je suppose qu'il faille repercer un peu à coté avec un trou minuscule , juste pour guider le pin, comme il y en a 10 dans le set , on doit pouvoir se permettre de faire un essai avec un ou deux
:hello: Michel

Avatar du membre
spitfire356
plus sur le net que sous le Land...
Messages : 559
Enregistré le : dimanche 28 oct. 2007 20:33
Localisation : Liège

Re: Documentation moyeux MAP

Message par spitfire356 » dimanche 01 juin 2008 10:04

A mon avis , le mieux est de positionner le ring sur les anciens trous , de préforer le ring à 4 nouvelles places pour installer les nouveaux rivets .
Pour ce qui est de l'introduction du rivet dans l'alu , je crois que le mieux est de demander la marche à suivre au LRSOC :yes:
A+ .JP :hello:
La photo ci dessus est un moyeu dont le ring n'était plus fixé du tout .
On a roulé comme ca et le couvercle a cassé . :cry:

Avatar du membre
quinzelitres
Trésorier du Club
Messages : 964
Enregistré le : mardi 31 août 2010 21:21
Localisation : Val d'Oise
Contact :

Re: Documentation moyeux MAP

Message par quinzelitres » jeudi 20 avr. 2017 17:55

Bonsoir,

reportage démontage / nettoyage des moyeux MAP.









Christian


Seuls ceux qui se risqueront à peut-être aller trop loin, sauront jusqu'où il est possible d'aller.

Avatar du membre
quinzelitres
Trésorier du Club
Messages : 964
Enregistré le : mardi 31 août 2010 21:21
Localisation : Val d'Oise
Contact :

Re: Documentation moyeux MAP

Message par quinzelitres » dimanche 12 janv. 2020 14:25

Hello,

je voudrais retrouver des joints pour moyeux MAP (et éviter de les refaire moi même...).

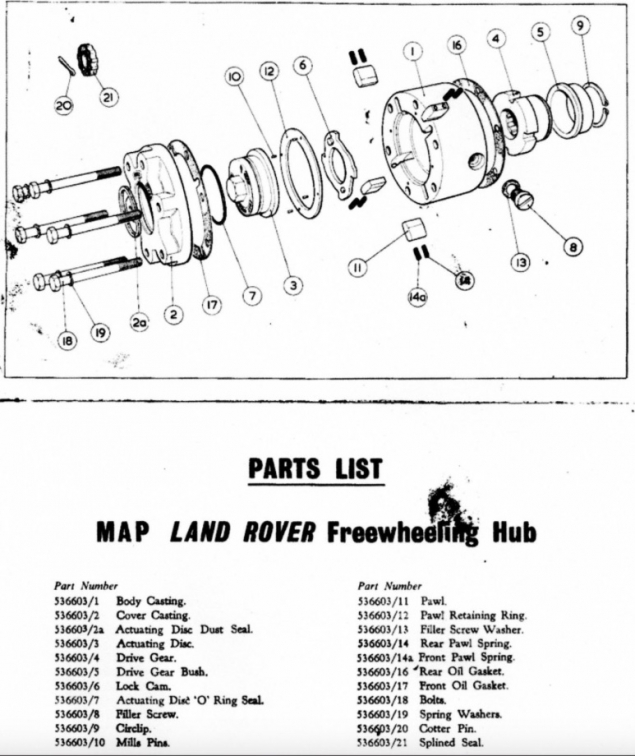

A priori réf 536603/17.Sur internet un seul vendeur en UK.
Ce joint là existerait-il sous une autre référence qui serait disponible chez nos revendeurs habituels... ?


Christian


Seuls ceux qui se risqueront à peut-être aller trop loin, sauront jusqu'où il est possible d'aller.

Avatar du membre
quinzelitres
Trésorier du Club
Messages : 964
Enregistré le : mardi 31 août 2010 21:21
Localisation : Val d'Oise
Contact :

Re: Documentation moyeux MAP

Message par quinzelitres » samedi 09 mai 2020 17:06

:up:
Christian


Seuls ceux qui se risqueront à peut-être aller trop loin, sauront jusqu'où il est possible d'aller.

Bitonio
va peut être gagner un rang 'spécial'...
Messages : 3036
Enregistré le : lundi 14 juin 2010 21:09
Localisation : Le Chesnay - 78

Re: Documentation moyeux MAP

Message par Bitonio » dimanche 10 mai 2020 20:39

Salut Christian,
Chez LRO ... tu as déjà regardé ?
https://www.lroe.co.uk/products/MAP-Fre ... ?limit=100
1.36£ le joint
