Installation d'un 2.6 dans S3 109

Message par Thibauts » mardi 24 mars 2020 16:42

Bonjour,

Je suis en train d'istaller un moteur 2.6 dans mon serie 3 (2.25 d'orgine) mais je ne sais pas comment les mannetes pour connecter les pedales ou carburateur. j'ai tout les pieces mais je ne sais pas comment je dois connecter tout les pieces. Je trouve les fiches d'installation sur l'internet mais c'est tout RHD. Est ce que quelque'un a des photo's du systeme monté du coté chauffeur svp?

PS: les pieces le plus à gauche sont déjà monté.

PS: les pédales sont du 2.25...

Merci en avance!

Thibaut

nomansland
va peut être gagner un rang 'spécial'...
Messages : 1692
Enregistré le : mardi 13 sept. 2011 7:25
Localisation : sud seine et marne

Re: Installation d'un 2.6 dans S3 109

Message par nomansland » mardi 24 mars 2020 18:28

Bonjour ; Je viens de regarder la doc de pièces , et ça m'a l'air très compliqué ce montage sur 6 cylindres !!
Tu aurai peut-etre interet a faire un montage simplifié avec un cable de frein de Mob depuis la pédale jusqu'au carbu !!

Une petite présentation est toujours bien appréciée ici !

a+Stef

Thibauts
teste les ressorts à lames...
Messages : 7
Enregistré le : mardi 24 mars 2020 10:52

Re: Installation d'un 2.6 dans S3 109

Message par Thibauts » mardi 24 mars 2020 22:33

nomansland a écrit :
mardi 24 mars 2020 18:28
Bonjour ; Je viens de regarder la doc de pièces , et ça m'a l'air très compliqué ce montage sur 6 cylindres !!
Tu aurai peut-etre interet a faire un montage simplifié avec un cable de frein de Mob depuis la pédale jusqu'au carbu !!

Une petite présentation est toujours bien appréciée ici !

a+Stef
Bjr,

Merci de votre réponse. Je vais faire des photo’s pour expliquer un peu mieux demain.
Un cable est un possibilité mais je veux utiliser des pieces d’origine le plus possible...

Le moteur n’est pas sur la meme place d’un origine 2.6 parce que c’était un 2.25. Le moteur reste plus à l’avant ici.

Je fera un introduction avec des photo’s du project.

J’ai déjà trouver quelque photo’s sur le forum mais ils ne sont pas très clair pour voir le mecanique.

Merci
Thibaut

Avatar du membre
Hugh!!
Griotte au nord du nord ... de la France !
Messages : 2278
Enregistré le : mardi 21 mai 2013 0:36
Localisation : Au nord du Nord

Re: Installation d'un 2.6 dans S3 109

Message par Hugh!! » mercredi 25 mars 2020 2:22

:hello:
Les éclatés des parts catalogue sont souvent intéressants à consulter.
De ce que j'en sais, la différence RHD LHD se situe uniquement sur le montage de la pédale.
La partie "compartiment moteur" sur le tablier, ne dois pas être très différent, du coup, les infos que tu as pour RHD sont quand même exploitables.

Essaie de composer un sous ensemble à la fois, ainsi, tu feras également l'inventaire des pièces que tu as.
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.

Thibauts
teste les ressorts à lames...
Messages : 7
Enregistré le : mardi 24 mars 2020 10:52

Re: Installation d'un 2.6 dans S3 109

Message par Thibauts » mercredi 25 mars 2020 9:18

Hugh!! a écrit :
mercredi 25 mars 2020 2:22
:hello:
Les éclatés des parts catalogue sont souvent intéressants à consulter.
De ce que j'en sais, la différence RHD LHD se situe uniquement sur le montage de la pédale.
La partie "compartiment moteur" sur le tablier, ne dois pas être très différent, du coup, les infos que tu as pour RHD sont quand même exploitables.

Essaie de composer un sous ensemble à la fois, ainsi, tu feras également l'inventaire des pièces que tu as.
Bjr,

Merci, j’ai déjà consulter le catalogue. J’ai tout les pieces mais je veux bien voir quelque photo’s du montage car j’ai aussi un autre cloisson (du 2.25) et c’est aussi différent j’ai entendu.
Un RHD doit etre différent parce que le carburateur est sur le coté chauffeur ou sont les pédalles. Sur les éclatés c’est un image mirroir

Merci
Thibaut

Avatar du membre
macaron
plus sur le net que sous le Land...
Messages : 697
Enregistré le : mardi 11 sept. 2018 8:02
Localisation : bordeaux/Cestas

Re: Installation d'un 2.6 dans S3 109

Message par macaron » mercredi 25 mars 2020 16:38

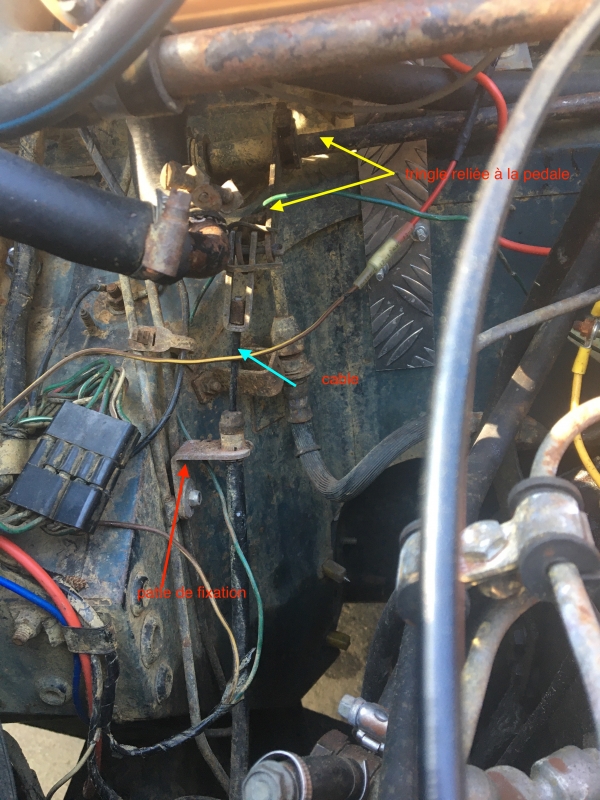

peut être une solution :mrgreen:
sur mon 109 j'ai un 6 cylindres diesel avec la pompe à injection du coté passager . apparemment tu as un carbu ou plus du coté conducteur ? :yes: ?

mon câble d'accélérateur est fixé sur le carter de distribution à l'avant du moteur coté passager

il passe sous le radiateur et remonte ensuite sur le coté du tablier coté gauche ou in est fixé sur une patte
et ensuite il est fixé sur la tringle d'origine de l'accélérateur

tu peux peut être t'inspirer de ce montage pour sa simplicité et prolonger ton câble jusqu'a ton/tes carbu ? :mrgreen:
A+ Pascal

du moment que l'huile reste à l'intérieur et que l'eau reste à l'extérieur ....tout va bien :mrgreen: :super:

séries lll 109 PU de 1982 .... 6 pots diesel Ibérique

Thibauts
teste les ressorts à lames...
Messages : 7
Enregistré le : mardi 24 mars 2020 10:52

Re: Installation d'un 2.6 dans S3 109

Message par Thibauts » jeudi 26 mars 2020 10:22

Merci pour les photo's.
Je se ne reusi pas, je peux essayer avec un cable.

j'ai la piece pour monter derrière le moteur mais je pense que ce n'est pas la piece correcte parce que quand je monte la piece, j'ai trop de place...


Quelqu'un peut vérifier le longeur de cette piece ici? je pense que c'est modifié?

Le rest est claire maintenant, merci!

Merci

Thibaut

Xuan
dort avec la 'green bible'...
Messages : 135
Enregistré le : dimanche 11 oct. 2015 19:08
Localisation : 59

Re: Installation d'un 2.6 dans S3 109

Message par Xuan » jeudi 26 mars 2020 18:47

:hello:
En effet, sur mon LHD la pièce 564792 fait environ 15 cm.
On voit de belles traces de soudures sur ta pièce, et il te manque la patte pour accrocher le ressort de rappel non ?

Thibauts
teste les ressorts à lames...
Messages : 7
Enregistré le : mardi 24 mars 2020 10:52

Re: Installation d'un 2.6 dans S3 109

Message par Thibauts » vendredi 27 mars 2020 10:04

Xuan a écrit :
jeudi 26 mars 2020 18:47
:hello:
En effet, sur mon LHD la pièce 564792 fait environ 15 cm.
On voit de belles traces de soudures sur ta pièce, et il te manque la patte pour accrocher le ressort de rappel non ?
Bonjour,

Merci!
La patte pour le ressort est la mais vous pouvez pas voir sur le photo.

Quelqu’un a une adresse pour achter cette piece? Si je ne trouve pas je vais étendra la piece que j’ai maintenant.

Merci!

Thibauts
teste les ressorts à lames...
Messages : 7
Enregistré le : mardi 24 mars 2020 10:52

Re: Installation d'un 2.6 dans S3 109

Message par Thibauts » vendredi 27 mars 2020 14:58

J'ai trouvé sur john craddock. ca sera mieux avec la piece d'origine.
je fera un présentation un des jours avec les modifications.

Merci!

Avatar du membre
macaron
plus sur le net que sous le Land...
Messages : 697
Enregistré le : mardi 11 sept. 2018 8:02
Localisation : bordeaux/Cestas

Re: Installation d'un 2.6 dans S3 109

Message par macaron » vendredi 27 mars 2020 15:25

https://www.johncraddockltd.co.uk/56479 ... 6-lhd.html
pour: lhd

https://www.johncraddockltd.co.uk/56479 ... 6-rhd.html
pour: rhd

désolé il n'y a pas de photo :shock: vérifies bien avant de commander :yes:
A+ Pascal

du moment que l'huile reste à l'intérieur et que l'eau reste à l'extérieur ....tout va bien :mrgreen: :super:

séries lll 109 PU de 1982 .... 6 pots diesel Ibérique
