SPITFIRE EN APPROCHE

Vos projets, spécifications, historique, identification, contrôle technique et questions diverses...

Modérateurs : Mecanique, Modérateurs, Bureau

Répondre
Avatar du membre
macaron
plus sur le net que sous le Land...
Messages : 792
Enregistré le : mardi 11 sept. 2018 8:02
Localisation : bordeaux/Cestas

Re: SPITFIRE EN APPROCHE

Message par macaron » jeudi 16 janv. 2020 0:55

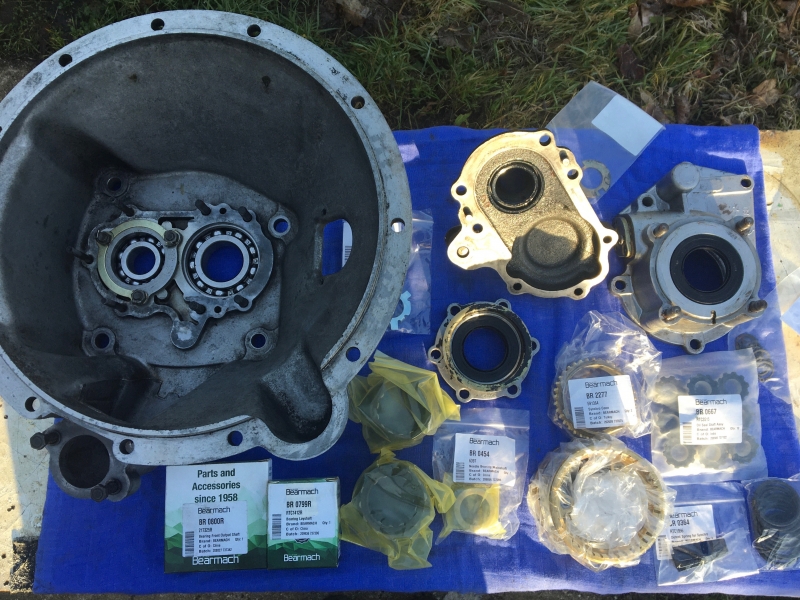

la semaine dernière j'ai commandé qlqs pièces pour refaire la BV :

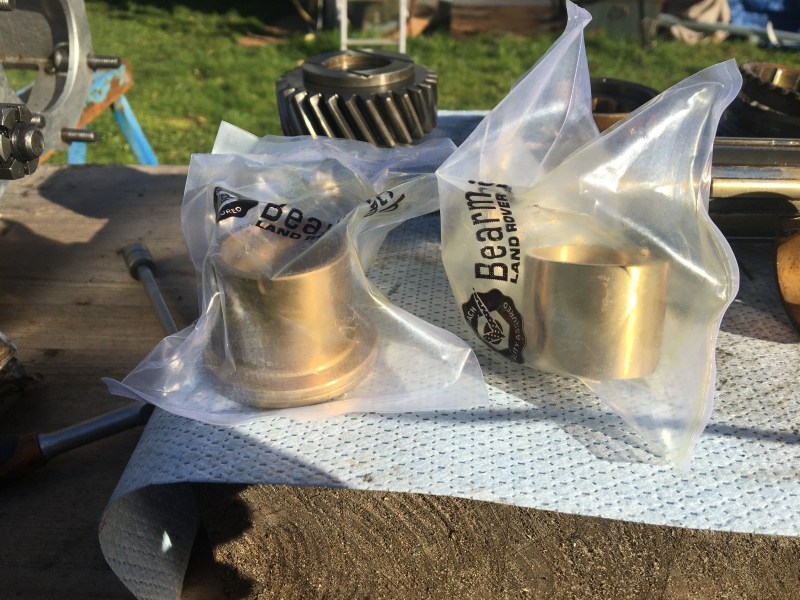

principalement les synchros , les bagues en laiton, et la synchros de 3/4 ieme, et aussi les roulements :mrgreen:

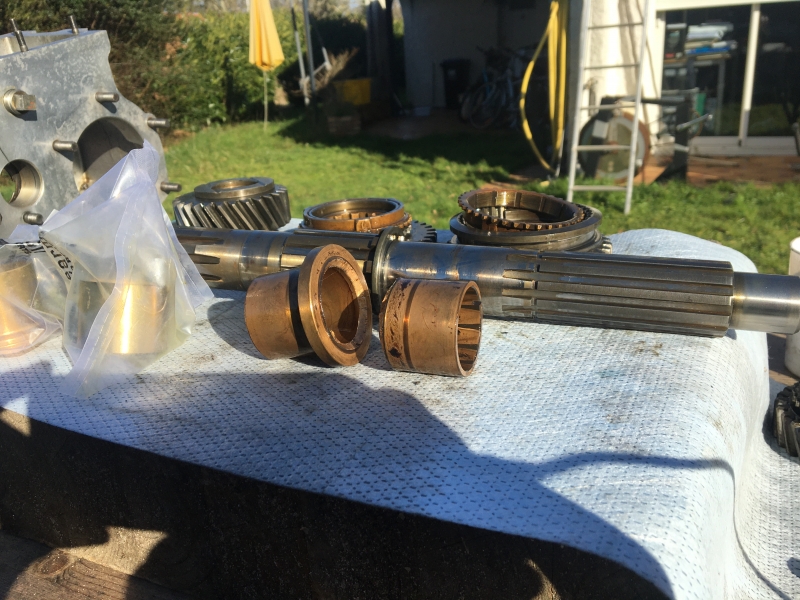

petite surprise en démontant l'arbre principal
ha !! c'est une bague en 1 seul morceau :grrr: ....et moi j'ai commandé en deux partie :grrr: .

he ! ben !! c'est pas grave car cette pièce ne se fait plus qu'en deux partie :yes: :master:

le remontage final de l'arbre principal ne peut être terminé car j'attend 1 clip :grrr: ....celui qui maintient les pignons en place sur l'arbre principal et qui est une :grrr: :grrr: :grrr: :grrr: à sortir . d'ailleurs si vous refaite une boite S3 la première pièce à commander c'est celle la :yes: car après, elle est trop déformé pour la remettre :no:

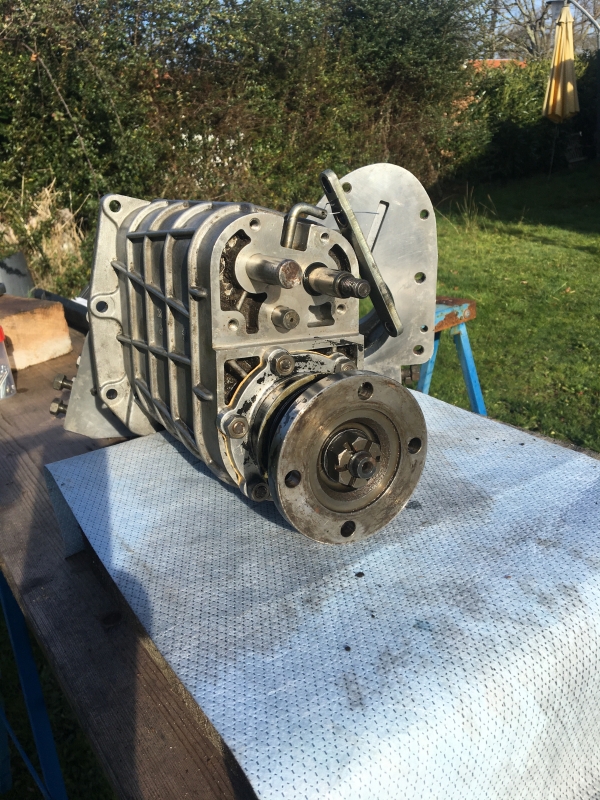

j'ai remonté entièrement la BT :super:
la seule question était : puré !! dans quel sens ça se remonte :what: :shock: ????
la réponse est : comme ça :fiesta:

la BT a retrouver sa seconde partie

j'attends aussi les grosses cales laiton de l'arbre secondaire de la BT

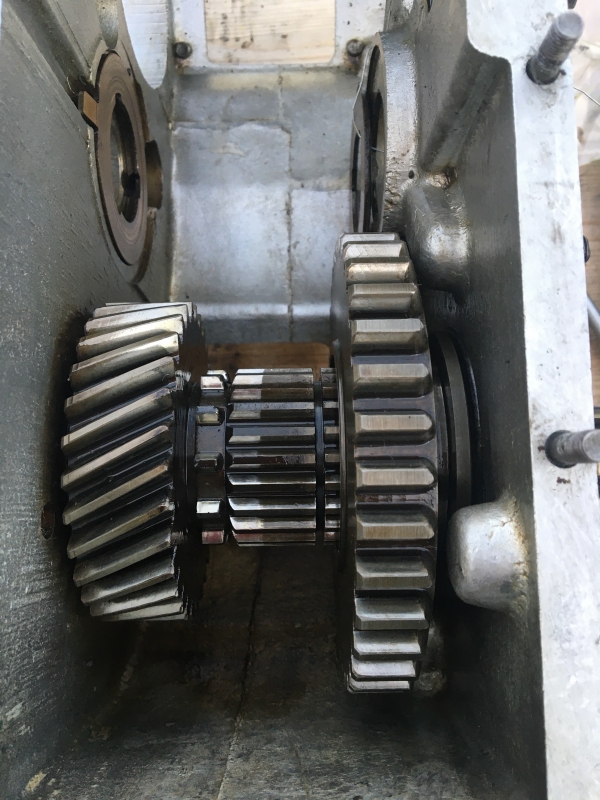

petite particularité sur l'arbre secondaire

celui ci ne comporte pas de lèvres pour pouvoir le sortir mais un trou fileté :super: .
permettant à l'aide d'un boulon de sortir l'axe sans effort sans avoir recours à des outils barbare comme un pied de biche :shock: :roll: :yes:

en attendant l' arrivées dans la semaine de ces dernières pièces :mrgreen: :super: :fiesta:
le remontage fait une pause :wow: :tea:

la suite à la prochaine livraison :super: :joie:
A+ Pascal

du moment que l'huile reste à l'intérieur et que l'eau reste à l'extérieur ....tout va bien :mrgreen: :super:

séries lll 109 PU de 1982 .... 6 pots diesel Ibérique

Avatar du membre
captainbaloo
plus sur le net que sous le Land...
Messages : 519
Enregistré le : samedi 25 déc. 2010 18:00
Localisation : royan

Re: SPITFIRE EN APPROCHE

Message par captainbaloo » jeudi 16 janv. 2020 10:12

il est chaud le pascal :hola:

fais gaffe si tu fais ça trop bien je vais te filer mes boites :grin:
Si ça rentre pas, soit patient ou prend un marteau plus gros!!!!

Avatar du membre
macaron
plus sur le net que sous le Land...
Messages : 792
Enregistré le : mardi 11 sept. 2018 8:02
Localisation : bordeaux/Cestas

Re: SPITFIRE EN APPROCHE

Message par macaron » jeudi 16 janv. 2020 10:31

Avant d'attaquer d'autres boîtes :mrgreen:, laisse moi essayer la mienne :yes:
Après : avec grand plaisir :super:
J'en ai déjà une deuxième à refaire aussi :joie:
A+ Pascal

du moment que l'huile reste à l'intérieur et que l'eau reste à l'extérieur ....tout va bien :mrgreen: :super:

séries lll 109 PU de 1982 .... 6 pots diesel Ibérique

Avatar du membre
titoc
songe à monter un 'schnorkel'...
Messages : 385
Enregistré le : mercredi 06 janv. 2010 9:40
Localisation : 33

Re: SPITFIRE EN APPROCHE

Message par titoc » jeudi 16 janv. 2020 13:15

:hello: pascal
pour info tu pourras dire pour combien t'en as au total en consommables pour ta réfection des boîtes (je sens que ça me pend au nez... :cry: )
bonne continuation :yes:
into the wild...

Avatar du membre
macaron
plus sur le net que sous le Land...
Messages : 792
Enregistré le : mardi 11 sept. 2018 8:02
Localisation : bordeaux/Cestas

Re: SPITFIRE EN APPROCHE

Message par macaron » vendredi 17 janv. 2020 19:15

Compte environ 200/250€ :shock:
Après tout dépend de ce que tu veux et ce que tu dois changer :mrgreen:
Par contre si tu changes qlqs pignons ça chiffre vite et des fois difficile à se procurer :shock:
A+ Pascal

du moment que l'huile reste à l'intérieur et que l'eau reste à l'extérieur ....tout va bien :mrgreen: :super:

séries lll 109 PU de 1982 .... 6 pots diesel Ibérique

Jmy
dort avec la 'green bible'...
Messages : 217
Enregistré le : lundi 02 janv. 2017 17:13
Localisation : Gironde
Contact :

Re: SPITFIRE EN APPROCHE

Message par Jmy » samedi 18 janv. 2020 19:21

titoc a écrit :
jeudi 16 janv. 2020 13:15
:hello: pascal
pour info tu pourras dire pour combien t'en as au total en consommables pour ta réfection des boîtes (je sens que ça me pend au nez... :cry: )
bonne continuation :yes:
Titoc, remet de l'huile dans la boite, ça marchera mieux! :honte: :out:
https://land-dormobile.jimdo.com

Le fil rouge avec le fil rouge!!!!

Avatar du membre
macaron
plus sur le net que sous le Land...
Messages : 792
Enregistré le : mardi 11 sept. 2018 8:02
Localisation : bordeaux/Cestas

Re: SPITFIRE EN APPROCHE

Message par macaron » lundi 20 janv. 2020 23:27

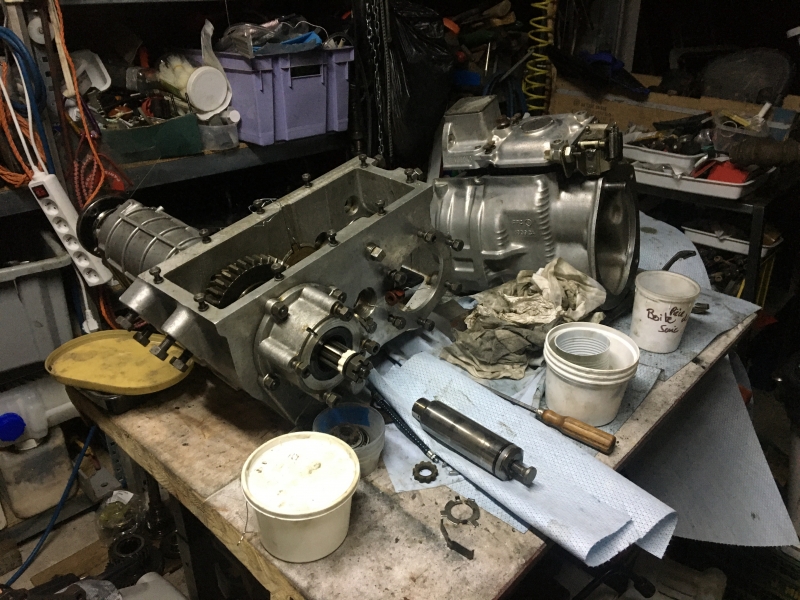

les clips sont arrivés :mrgreen: et la boite est presque remontée :super: :fiesta:


je pense que demain soir elle devrait être prête pour sa mise en place : ....ça va causer espagnole sous le capot et le tunnel :roll:


il me reste à resserrer qlqs boulons et écrous,


remettre le levier de vitesse et son pommeau vitrifié
apres:

avant
malheureusement les chats on trouvés cette boule de noël a leur gout et l'on fait tombé : le superbe petit logo des vitesses a pris chère :grrr:

la cloche d'embrayage est déjà faite et l'embrayage se retourne dans son carton depuis un bon moment :joie:

vivement demain :super: :joie: :joie: :joie:
A+ Pascal

du moment que l'huile reste à l'intérieur et que l'eau reste à l'extérieur ....tout va bien :mrgreen: :super:

séries lll 109 PU de 1982 .... 6 pots diesel Ibérique

Avatar du membre
macaron
plus sur le net que sous le Land...
Messages : 792
Enregistré le : mardi 11 sept. 2018 8:02
Localisation : bordeaux/Cestas

Re: SPITFIRE EN APPROCHE

Message par macaron » mercredi 22 janv. 2020 23:14

hello :mrgreen: :hello:

après une grosse frayeur hier soir j'ai enfin terminée ma BV/BT

voila ma frayeur : il me restait deux pièces dont je n'avais aucun souvenir et malgré toutes les photos elles n'apparaissaient pas :grrr: :mur:

c'est la grosse rondelle conique en bas , et la plus petite fine sous le clips :wow:
des que je serrai le boulon de l'arbre secondaire il me bloquait toute la boite : impossible de faire tourner l'arbre principal :rouleau:

j'ai relu toute la partie du bouquin technique sur l'embrayage et la fixation de la cloche sur la boite : pas de trace de la rondelle fine :what:
par contre la rondelle conique se place devant le premier pignon derrière la cloche sur l'arbre secondaire :fiesta:

en regardant une autre boite à la maison, je trouve la rondelle fine derrière le clips qui maintient l'arbre de sortie de boite vers la cloche d'embrayage

le résultat :




encore qlqs petites choses à remonter et le tout sera prêt pour être remonté :super: :fiesta: :joie: :joie:


jean My tient toi prêt :mrgreen: :master:
A+ Pascal

du moment que l'huile reste à l'intérieur et que l'eau reste à l'extérieur ....tout va bien :mrgreen: :super:

séries lll 109 PU de 1982 .... 6 pots diesel Ibérique

Avatar du membre
bury the hatchet
Président du Club
Messages : 3932
Enregistré le : mercredi 15 juin 2011 20:11
Localisation : Morbihan (BZH)et Vaud (CH)

Re: SPITFIRE EN APPROCHE

Message par bury the hatchet » jeudi 23 janv. 2020 10:31

:hello:
même si je ne poste pas souvent, je lis avec attention l'approche du Spitfire.
:master: bravo pour tes travaux et ta persévérance! tu fais un boulot super, tu ne te décourage pas, tu montes, tu redémontes, mais tu finis par y arriver!
ce qu'il y a de bien, c'est que tu vas le connaître sur le bout des doigts et que tu pourras bientôt faire tout ça les yeux fermés! :mrgreen:
les beaux jours approchent, tu vas pouvoir en profiter pour :steer: avec un immense sourire aux lèvres. (et une petite voix qui te diras: as-tu bien serré ce satané boulon, tu sais, celui qui t'a donné du fil à retordre? nan, je déconne :beuleu: )

édit: et n'oublies pas de remettre de l'huile dans ta boîte! :mrgreen:
Land Rovers don't leak oil, they're just marking their territories.
LUCAS: Loose Unsoldered Connections And Splices
Songs from the Wood make you feel much than better!
Ne plus rien faire, mais le faire bien!
j'me fous pas mal des critiques, ce sont des ratés sympathiques, R. Charlebois

Avatar du membre
titoc
songe à monter un 'schnorkel'...
Messages : 385
Enregistré le : mercredi 06 janv. 2010 9:40
Localisation : 33

Re: SPITFIRE EN APPROCHE

Message par titoc » jeudi 23 janv. 2020 13:17

bury the hatchet a écrit :
jeudi 23 janv. 2020 10:31

édit: et n'oublies pas de remettre de l'huile dans ta boîte! :mrgreen:
:clap: :clap: bien envoyé président!!

salut les compères :wink:
into the wild...

Avatar du membre
macaron
plus sur le net que sous le Land...
Messages : 792
Enregistré le : mardi 11 sept. 2018 8:02
Localisation : bordeaux/Cestas

Re: SPITFIRE EN APPROCHE

Message par macaron » jeudi 23 janv. 2020 13:53

Merci patron pour ces bonnes paroles :master: :master: :master:
Et effectivement je me pose déjà la question : est ce que je l'ai bien serré ce foutu boulon ? :wow:
C'est pour cela que j'ai tout serrer à la clef dynamométrique :spanner:
Alors merci aussi pour ce conseil : mets de l'huile :ptdr: :ptdr: :joie:

@ titoc :
Il faut t'en prendre à une veille connaissance à toi pour l'inspection de ton niveau d'huile :wow: :tea:

Mais je penserai à vous deux cet après-midi en fignolant ma boîte et lors du plein d'huile :super:
merci :mrgreen: :yes:
A+ Pascal

du moment que l'huile reste à l'intérieur et que l'eau reste à l'extérieur ....tout va bien :mrgreen: :super:

séries lll 109 PU de 1982 .... 6 pots diesel Ibérique

Avatar du membre
macaron
plus sur le net que sous le Land...
Messages : 792
Enregistré le : mardi 11 sept. 2018 8:02
Localisation : bordeaux/Cestas

Re: SPITFIRE EN APPROCHE

Message par macaron » jeudi 23 janv. 2020 19:44

aujourd'hui fin du remontage :mrgreen:

pose de l'embrayage

mais petit soucis :grrr: , une des vis qui fixe le plateau de pression s'est cassée dans le volant moteur :shock:
donc demain: dépose , extraction de la :grrr: de v.. de M....
jean michel m'en apporte une de secours :super: :love: :love: ainsi que sa chèvre :super:

la boite est prête et les plein d'huile ont été fait :cup: ..... ça doit en rassurer deux déjà :mrgreen:

j'ai mis 2,5l dans la BV et autant dans la BT :yes:

je n'ai pas non plus oublié de remonter le frein à main :no:



voila elle attend sa ré-implantation :joie:

en espérant qu'il ne pleuve pas demain :master:
A+ Pascal

du moment que l'huile reste à l'intérieur et que l'eau reste à l'extérieur ....tout va bien :mrgreen: :super:

séries lll 109 PU de 1982 .... 6 pots diesel Ibérique

Avatar du membre
Korrigan
'la quête du Graal version alu...'
Messages : 4898
Enregistré le : vendredi 23 juil. 2004 12:43
Localisation : Rouen
Contact :

Re: SPITFIRE EN APPROCHE

Message par Korrigan » jeudi 23 janv. 2020 19:58

Je n'aurais pas remonté le levier, ni les supports pour la repose.. :mrgreen:
René[:o]##[o:]

Rien de tel que de rouler avec sa Land pour les entretenir... ;)

"Les conseils qui valent de l'or rapportent rarement de l'argent" Jacques Sternberg

"On a souvent honoré du titre de sage ceux qui n'ont eu d'autre mérite que de contredire leurs contemporains." Jean le Rond d' Alembert

Avatar du membre
macaron
plus sur le net que sous le Land...
Messages : 792
Enregistré le : mardi 11 sept. 2018 8:02
Localisation : bordeaux/Cestas

Re: SPITFIRE EN APPROCHE

Message par macaron » jeudi 23 janv. 2020 21:05

Je comprends pour le levier :roll: ...logique
Mais pourquoi ne pas monter les supports ? :wow:
A+ Pascal

du moment que l'huile reste à l'intérieur et que l'eau reste à l'extérieur ....tout va bien :mrgreen: :super:

séries lll 109 PU de 1982 .... 6 pots diesel Ibérique

Avatar du membre
Korrigan
'la quête du Graal version alu...'
Messages : 4898
Enregistré le : vendredi 23 juil. 2004 12:43
Localisation : Rouen
Contact :

Re: SPITFIRE EN APPROCHE

Message par Korrigan » jeudi 23 janv. 2020 21:47

Ne pas mettre les support de boite va te permette d'avoir plus de débattement pour engager la boite de vitesses… :wink:
Modifié en dernier par Korrigan le vendredi 24 janv. 2020 8:34, modifié 1 fois.
René[:o]##[o:]

Rien de tel que de rouler avec sa Land pour les entretenir... ;)

"Les conseils qui valent de l'or rapportent rarement de l'argent" Jacques Sternberg

"On a souvent honoré du titre de sage ceux qui n'ont eu d'autre mérite que de contredire leurs contemporains." Jean le Rond d' Alembert
